靈星雨是眾多led顯示屏廠家所使用的控制卡，其質量穩定、功能強大、控制效果好，下文是靈星雨控制卡配套的軟件使用說明
調試的主要步驟如下：
一、電腦打開復制模式
1、電腦空白處單擊鼠標右鍵，選擇“屏幕分辨率”
2、然后選擇“復制這些顯示”即可
二、打開LedSet軟件（可從配套光盤安裝或者到靈星雨官方站下載安裝）
1、 查看狀態“已連接”，點“顯示屏配置”進入發送卡界面
2、設置發送卡界面參數，設置完成后點“保存到發送卡”
①硬件信息：讀取發送卡型號和版本號
②顯示模式：
分辨率：設置與電腦顯示器分辨率一致
發送卡頻率：60HZ
③屏幕參數:
設置寬度：與發送卡帶載寬度一致
起點X：平移水平坐標
起點Y：平移垂直坐標
寬度系數：實現畫面水平縮放（大屏寬度/電腦分辨率寬度）
高度系數：實現畫面垂直縮放（大屏高度/電腦分辨率高度）
三、接收卡設置

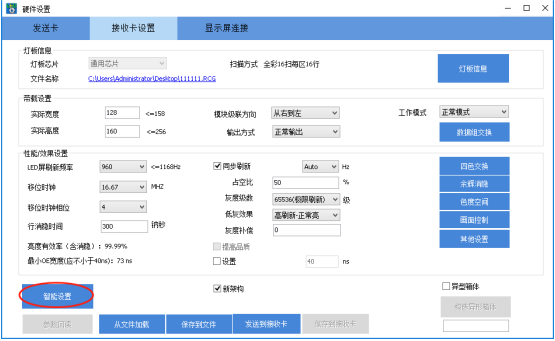

1、設置模組參數，點“
2、智能設置”
進入“智能設置向?qū)?”
①顯示屏類型選擇：單色、雙色、全彩、全彩虛擬
②燈板芯片：指模組上的驅動芯片（如在選項中找不到對應芯片則選通用芯片）
③模塊信息：
led顯示屏燈板類型：模組像素點是16的倍數選擇常規，不是就選擇復雜（有抽點）
點數：X（寬度） Y（高度） 注：指的是模組像素點
④ 每口數據組數：RV908接收卡要填 2 ， RV901接收卡帶轉接板，需要確定轉接板類型，看接口定義選擇（看有幾組RGB數據就是幾）
⑤ 行譯碼方式：模組的譯碼芯片，四掃以上基本都是138譯碼（不包含四掃）
新架構：新架構程序打勾（接收卡日期是2017年10月份往后的），老程序不打勾

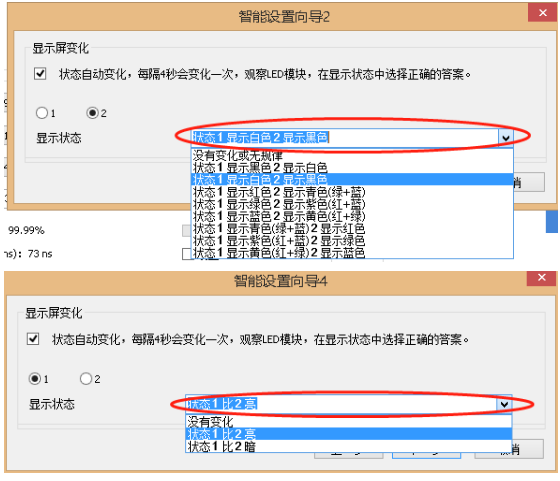

3、設置完成都點擊“下一步”進入下一智能向?qū)Р襟E

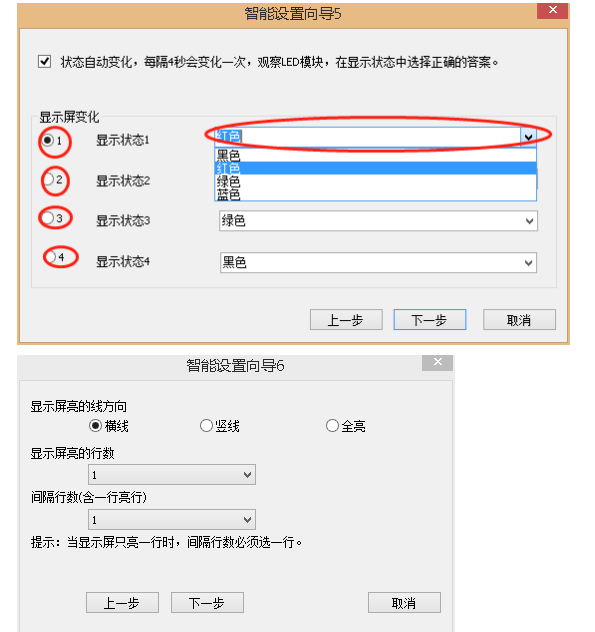

間隔行要加一行亮行（如亮兩行中間有一行不亮，那間隔行數得加一行選擇2）

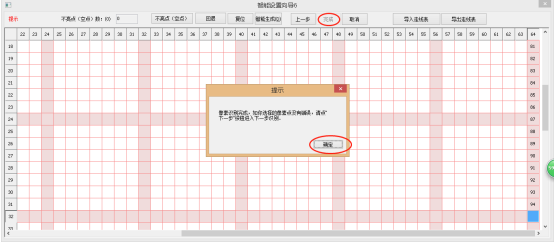

根據模組閃點描點，亮哪個點就點哪個點，描點完成后會出現提示，點確定再點完成回到接收卡界面
4、優化參數
①帶載設置：
實際寬度：接收卡帶載寬度
實際高度：接收卡帶載高度
注：填寫整屏中接收卡最大帶載的帶載寬度和高度
工作模式：RV908卡選擇8型24組數據
輸出方式：對開或多開對應選擇
②性能/效果設置
移位時鐘:16.67-21.43之間，值越大，刷新越高
灰度級數：考慮刷新（選擇65536極限刷新）
考慮灰度 (選擇65536品質優先)
低灰效果：室內（選擇高刷新較低亮或低亮度）
戶外（選擇高刷新正常量或較高亮
行消隱時間：默認值300，選擇極限刷新的時候，值要改為1000
新架構：接收卡程序是新架構程序打勾，老程序不打勾
5、設置完成后點擊“發送到接收卡”，然后“保存到接收卡” 把設置好的參數文件保存，再點“保存到文件”，“*”去掉重命名一下，保存到自己能找到的位置（建議先保存到桌面再備份）
6、如已有參數文件可跳過“智能設置”等步驟，直接點擊“從文件加載”，選擇正確的RCG文件，然后“發送到接收卡”，“保存到接收卡”即可
四、顯示屏連接

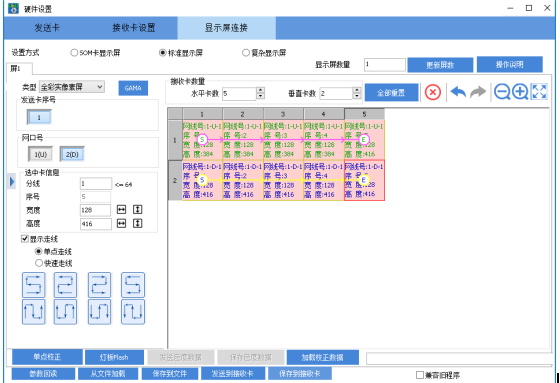

1、做連接圖
①接收卡數量：
水平卡數：發送卡水平帶載接收卡的數量
垂直卡數：發送卡垂直帶載接收卡的數量
②其他：
網口號：1(U) 表示發送卡U口(靠近燈的網口)
1(D)表示發送卡D口(靠近DVI口的網口)
寬度和高度：接收卡實際帶載的寬度和高度
兼容舊程序:老程序需要打勾
設置完成點擊發送，保存到接收卡
2、把設置好的參數保存，點“保存到文件” “*”去掉重命名文件，保存到自己能找到的位置（建議先保存到桌面再備份）
4、如有做好的顯示屏連接CON文件，可跳過做連接圖步驟，直接點“從文件加載” 選擇正確的RCG文件，然后“發送到接收卡”，“保存到接收卡”即可
顯示屏調試好以后，就可以使用《LED演播室》在led顯示屏上編輯和播放內容了。
