室內led顯示屏，目前在市場上使用表貼SMD顯示屏已屬于主流成熟的產品，其中小間距廣泛地應用在會議室、法院、公安局、檢察院、指揮中心、電視臺等，同時渠道銷售方式已經廣布于商場、餐廳、學校、公共建設等地方。

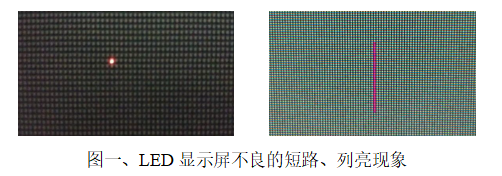

對于一般的室內led顯示屏，交付產品時是出廠零故障的狀態，但是過后，經過一段使用時間后會發生壞燈、列亮現象，還有是因為人為不經意碰撞發生掉燈的情形；在安裝的現場環境中，有時也會出現無法預見或是不理想的情景現場，例如，空調風口近距離直吹的溫差影響，造成大面積壞點，或是現場環境過于潮濕，以致造成屏體的壞點率逐日上升。對于半年巡檢合格的室內小間距行業，對于這些如何解決水汽、灰塵、磕碰、壞燈率等所引起帶來顯示屏的問題困擾，得提升產品質量并降低售后服務的負擔和成本，是目前LED廠家都想要解決的問題。

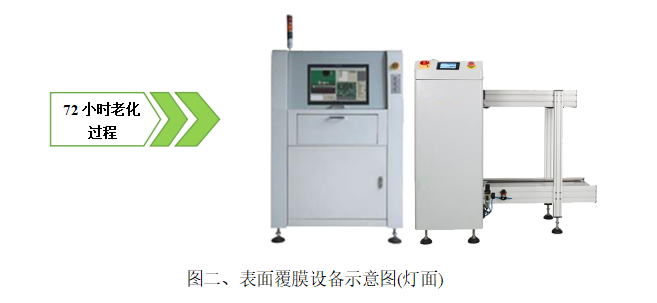

因此，為了有效地解決所提到的問題，從而產生出所謂的表面覆膜解決方案。這樣的解決方案是一建立在目前室內表貼led顯示屏的基礎上，設備可直接結合目前現有的SMT表貼生產線，如圖二。

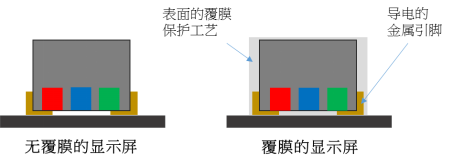

其是將經過(SMT)表面貼裝的工藝制作的燈板，經過72小時的老化過程之后，在燈板的表面進行表面覆膜，形成所謂的保護層，可以將導電引腳包裹隔絕潮濕、水氣影響，如圖三。對于一般的LED顯示產品防護等級為IP40(IPXX，前X防塵、后X防水)，將可有效地提升LED燈面的防護等級工藝，并且提供防磕碰效果，避免掉燈情形發生，以及降低整屏壞點率(PPM)等優勢，這類的解決方案目前已經對應市場需求，普及的成熟生產，并且對于整體成本負擔也不會過度增加。
圖三、表面覆膜的工藝示意圖
不僅如此，在印刷電路板(PCB)背面的保護工藝，保持過去使用的三防漆保護工藝方式，如圖四，一般透過噴涂方式的工藝，可以提高電路板上背面的防護等級，在集成電路面(IC)進行表面涂敷覆膜形成保護層，避免驅動電路的集成電路組件失效。
圖四、表面涂布設備示意圖(IC面)

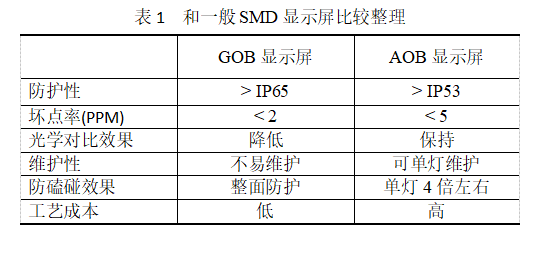

通過這樣的解決方案，是對于室內使用的LED顯示模塊，透過將外露的電性傳導引腳包覆方式，有效阻隔因水氣潮濕，灰塵所帶來失效故障點的發生，同時包裹住的效果可以提供防護磕碰的效果，目前市場上的表面覆膜解決方案有GOB顯示屏、AOB顯示屏等等，和一般SMD顯示屏比較整理提供參考，如表1。
